PE双壁波纹管常用于排水排污工程，在工程安装中，管材与管件之间需要橡胶圈来连接，跟普通的PE管不同，没有特殊制作的管件，在购买PE排污用双壁波纹管的时候，很多人往往不知道相对应的性能及参数，这里润硕管业整理一份PE排污用双壁波纹管的详细参数及橡胶圈的安装方式：

双壁波纹管的物理学性能

　　抗外压能力强：外壁呈环形波纹状结构，大大增强了管材的环刚度，从而增强了管道对土壤负荷的抵抗力，在这个性能方面，HDPE双壁波纹管与其他管材相比较具有明显的优势。
　　摩阻系数小，流量大：采用HDPE为材料的HDPE双壁波纹管比相同口径的其他管材可通过更大的流量。换言之，相同的流量要求下，可采用口径相对较小的HDPE双壁波纹管。
　　耐低温抗冲击性能：HDPE双壁波纹管的脆化温度是-70℃。一般低温条件下(-30℃以上)施工时不必采取特殊保护措施，冬季施工方便，而且，HDPE双壁波纹管有良好的抗冲击性。
　　化学稳定性佳：由于HDPE分子没有极性，所以化学稳定性极好。除少数的强氧化剂外，大多数化学介质对其不起破坏作用。一般使用环境的土壤、电力、酸碱因素都不会使该管道破坏，不滋生细菌，不结垢，其流通面积不会随运行时间增加而减少。
　　优异的耐磨性能：德国曾用试验证明，HDPE的耐磨性甚至比钢管还要高几倍。

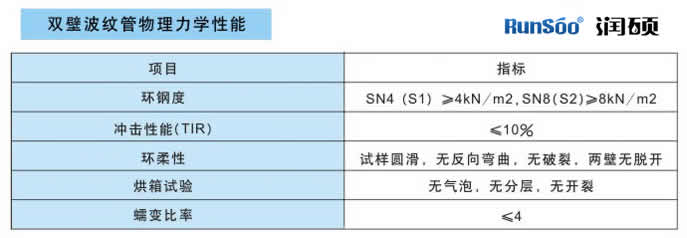

PE排污管-双壁波纹管物理力学性能表

PE排污用双壁波纹管常用规格参数表

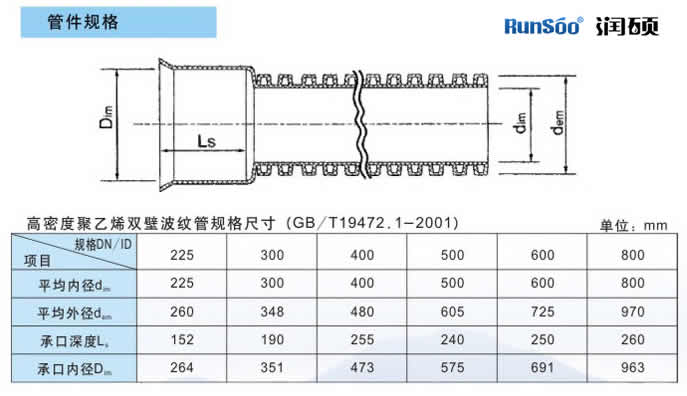

PE排污管-双壁波纹管规格尺寸表

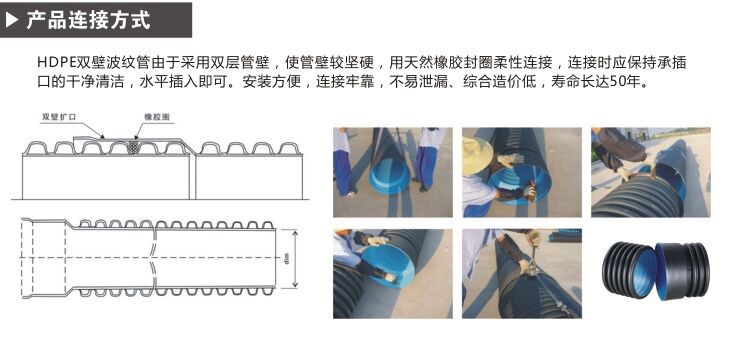

PE排污用双壁波纹管橡胶圈安装方法

　

PE排污管-双壁波纹管橡胶圈安装步骤

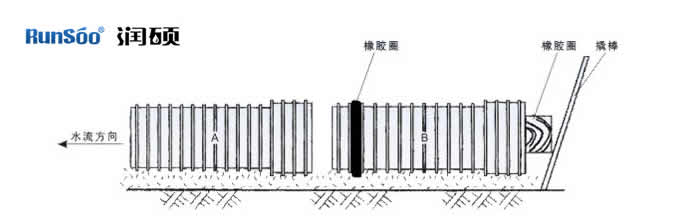

PE排污管-双壁波纹管橡胶圈安装注意图示



　橡胶圈放置在管道插口的第二个凹槽内（HDPE波纹管橡胶圈放在第一个凹槽内），插入前在承接口内壁和插口橡圈上涂上润滑剂，一般情况下插入方向与水流方向一致。
